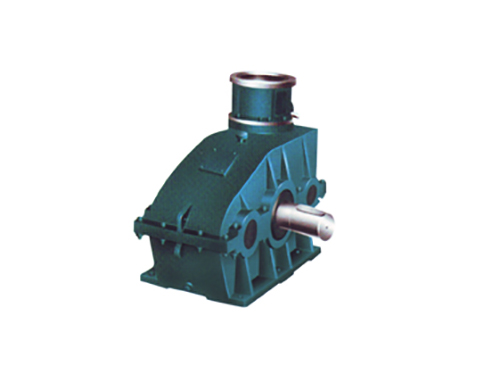

三環減速機（又稱三環減速器）是中國原創的新型傳動裝置，其內部結構具有鮮明的平行軸 - 動軸復合傳動特征，融合了少齒差行星傳動與平行軸圓柱齒輪傳動的優點。以下是其核心結構特點的詳細解析：
一、核心組成部件
表格
部件名稱 數量 關鍵特征 功能作用
低速軸（輸出軸） 1 根 與外齒輪制成一體，采用雙支點 "井" 字支撐結構 輸出低速大扭矩，承受三片環板的徑向力
高速軸（輸入 / 支撐軸） 2 根 平行配置，每根軸上有三個互成 120° 的偏心軸頸 輸入動力，驅動環板做平面運動，平衡載荷
傳動環板（內齒環板） 3 片 中間環板厚度通常為邊環板的 2 倍，呈 120° 相位差布置 通過內齒與低速軸外齒輪嚙合，傳遞動力并平衡慣性力
偏心軸承多組安裝在高速軸偏心軸頸與環板之間 支撐環板，允許其做復雜平面運動，減少摩擦損耗
彈性均載金屬環2 個位于輸出軸與輸入軸軸承外圈和軸承座之間 使外齒輪浮動，補償制造和安裝誤差，實現載荷均勻分布
二、獨特的結構設計特點
1. 平行軸 - 動軸復合傳動系統
屬平行軸 - 動軸齒輪傳動減速器，齒輪嚙合運動為動軸輪系，兼具少齒差行星傳動與平行軸圓柱齒輪傳動特征
三根軸（1 根低速軸 + 2 根高速軸）完全平行配置，輸入輸出軸平行布置，便于安裝與維護
采用 "雙支點井字支撐" 結構，提高系統剛度和穩定性，有效分散載荷
2. 120° 相位差偏心驅動設計
兩根高速軸上的偏心軸頸按120° 相位差分布，帶動三片環板同步運動
三片環板始終保持120° 相位差做平面運動（公轉 + 自轉），消除死點，避免卡頓，使輸出更平穩
中間環板與邊環板之間呈180° 相位差，平衡輸入軸上的慣性力和慣性力矩
3. 多齒嚙合與動力分流結構
三片環板同時與低速軸外齒輪嚙合，形成多點嚙合、動力分流的傳動模式
單級傳動比范圍達11~99，二級傳動比Z大可達9801，實現大速比高效傳動
各軸軸端可單獨或同時傳輸動力，適用于多動力源輸入場景
4. 少齒差內嚙合傳動核心
采用少齒差內嚙合設計（通常齒數差為 1~4），提高傳動效率和承載能力
環板內齒與低速軸外齒輪的嚙合為平面運動嚙合，接觸應力分布均勻，磨損小
可通過針銷與齒嚙合替代傳統齒與齒嚙合，降低加工難度，提高傳動可靠性
5. 載荷均衡與振動抑制機制
三片環板對稱分布，使低速軸所受徑向力相互抵消，實現自動均載
彈性均載金屬環（ELEMR）的變形使外齒輪浮動，補償制造和安裝誤差，進一步優化載荷分布
120° 相位差設計有效降低振動和噪聲，運行平穩性優于傳統行星減速器
三、結構工作原理簡述
動力輸入：電機驅動高速軸旋轉，偏心軸頸帶動三片環板做平面運動（公轉 + 自轉）
運動轉換：環板內齒與低速軸外齒輪通過少齒差內嚙合，將高速軸的旋轉運動轉換為低速軸的大扭矩輸出
載荷平衡：三片環板呈 120° 相位差分布，平衡慣性力和慣性力矩，使傳動平穩無死點
動力輸出：低速軸將減速后的大扭矩傳遞給工作機構，完成動力傳遞
四、結構優勢總結
承載能力強：多齒嚙合 + 動力分流設計，單位體積承載能力遠超傳統減速器
傳動效率高：單級傳動效率達 90%~94%，二級傳動效率達 85%~90%
結構緊湊：大速比設計使減速器體積小、重量輕，節省安裝空間
運行平穩：120° 相位差平衡設計，振動小、噪聲低，適用于對平穩性要求高的場合
可靠性高：自動均載 + 彈性補償機制，降低局部應力集中，延長使用壽命
三環減速機的內部結構是中國原創傳動技術的典型代表，其獨特的偏心驅動與 120° 相位差環板設計，使其在冶金、礦山、建材等重載低速領域具有顯著優勢。
