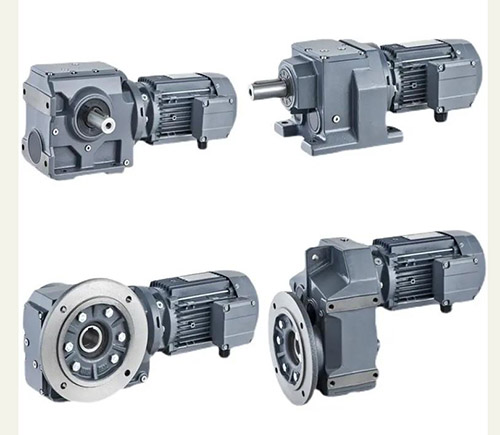

齒輪減速馬達的軸向位移（俗稱 "軸向竄動"）是指輸出軸或輸入軸在軸線方向上的異常移動，通常由軸承磨損、安裝間隙不當、止推結構失效等原因引起。以下是從基礎到專業的完整檢測方案，覆蓋靜態測量與動態監測兩大場景。
一、靜態檢測法（停機狀態，精準定位）
1. 百分表 / 千分表直接測量法（Z常用）
適用場景：設備檢修、新設備驗收、懷疑竄動時的定性定量分析
工具準備：百分表（精度 0.01mm）/ 千分表（精度 0.001mm）、磁性表座、清潔布、扳手、載荷加載裝置（可選）
操作步驟：
安全準備：停機斷電，等待設備完全冷卻（消除熱脹冷縮影響），清理軸端面油污
表座固定：將磁性表座吸附在減速機殼體剛性部位（避免振動影響），確保表座穩固無松動
測頭安裝：百分表測頭垂直對準軸端面中心位置（防止端面不平整導致測量誤差），預壓 1-2 圈行程，將指針調零
測量操作：
手動沿軸向輕推輕拉輸出軸，記錄百分表指針Z大擺動量（靜態竄動量）
進階版：在軸端施加額定軸向載荷（如 500N），測量加載狀態下的竄動量（更貼近實際工況）
數據判定：
普通減速電機：標準值≤0.1mm
精密傳動設備：要求≤0.05mm
擺線針輪減速機：部分型號允許≤0.15mm
關鍵要點：測頭必須垂直于軸端面，避免偏斜導致測量失真；重復測量 3 次取平均值提高準確性
2. 塞尺輔助測量法（簡易快速）
適用場景：初步判斷、現場無百分表時的應急檢測
工具：塞尺（精度 0.02mm）、手電筒
操作：拆開軸承端蓋觀察孔，用塞尺測量軸承外圈與端蓋之間的間隙，間接判斷軸向竄動程度（適用于結構簡單的減速機）
二、動態監測法（運行狀態，實時預警）
1. 非接觸式傳感器監測系統（工業級）
表格
傳感器類型 工作原理 安裝方式 適用場景 精度
電渦流傳感器 利用金屬導體與探頭間的電磁感應變化測量位移 探頭對準軸端面 / 止推環，固定在機殼上 高速、高溫、振動大的工況 0.001mm
激光位移傳感器 激光反射測距，記錄軸向位置變化 激光點聚焦于軸端面中心 高精度要求、非導電軸系 0.001mm
拉線位移傳感器 拉線與軸端連接，位移轉化為電信號 固定端在機殼，移動端連軸端 中低速、大位移范圍 0.01mm
霍爾效應傳感器 檢測軸上磁性標記物的磁場變化 靠近帶磁性材料的軸端 低成本、一般精度要求 0.1mm
系統組成：傳感器 + 信號調理器 + 數據采集儀 + 報警裝置
優勢：實時監測、遠程預警、可記錄歷史數據用于趨勢分析
典型應用：關鍵設備在線狀態監測，如自動化生產線、精密傳動系統
2. 振動分析間接監測法
原理：軸向竄動會產生特定頻率的振動信號，通過頻譜分析識別特征頻率
工具：振動分析儀、加速度傳感器
操作：將加速度傳感器安裝在減速機殼體軸向方向，采集振動數據，分析頻譜中是否存在與轉速相關的軸向振動峰值，間接判斷竄動程度
三、檢測流程與注意事項
標準檢測流程
表格
檢測階段 核心任務 推薦方法 判斷標準
初步診斷 識別竄動跡象 聽異響、觀察密封漏油 有規律的軸向撞擊聲、軸端漏油
靜態測量 定量檢測竄動量 百分表法（加載 / 空載對比） 超過制造商規定值（通常≤0.1mm）
動態監測 實時追蹤變化趨勢 電渦流 / 激光傳感器 位移突變、超差報警
根源定位 分析竄動原因 拆解檢查軸承 / 止推結構 軸承滾道磨損、止推墊失效、間隙過大
關鍵注意事項
測量位置選擇：優先測量輸出軸端，此處位移最明顯；輸入軸端可作為輔助判斷
熱態驗證：重要設備建議在額定工況運行 1-2 小時后再測量，熱態竄動量更接近實際工作狀態
多方位對比：同一軸端在不同角度重復測量，排除軸端面不平整導致的誤差
負載影響：軸向竄動在加載狀態下會顯著增大，建議同時測量空載和額定負載下的數值
安全規范：動態檢測時確保傳感器安裝牢固，避免高速旋轉部件損傷
四、軸向竄動常見成因與處理建議
表格
竄動原因 典型特征 解決措施
軸承磨損 / 間隙過大 竄動量隨運行時間遞增 更換軸承，調整安裝預緊力
止推軸承失效 單向竄動明顯，有撞擊聲 更換止推軸承，檢查止推面貼合度
軸系定位錯誤 裝配后即有較大竄動 重新定位軸系，調整擋圈 / 墊片厚度
殼體變形 負載下竄動量急劇增大 修復殼體，增強結構剛度
潤滑不良 竄動伴隨軸承過熱 更換潤滑脂 / 油，優化潤滑系統
總結
檢測齒輪減速馬達軸向位移需根據應用場景選擇合適方法：靜態檢測用百分表法（精準可靠，成本低），動態監測用電渦流 / 激光傳感器（實時預警，適合關鍵設備）。無論采用哪種方法，都應結合制造商規定的允許值進行判斷，超標時及時排查軸承、止推結構等核心部件，避免因竄動導致齒輪嚙合不良、密封失效甚至整機損壞。
